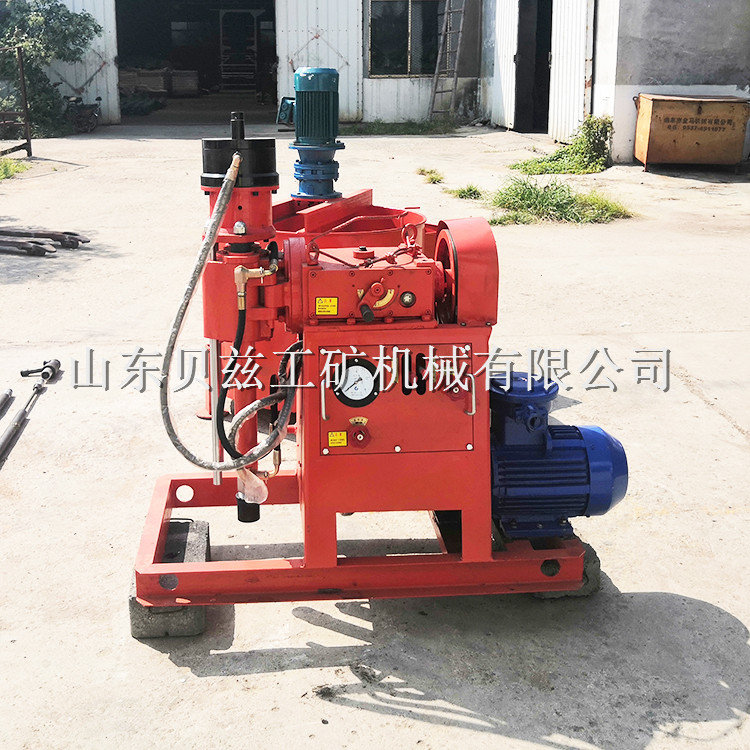

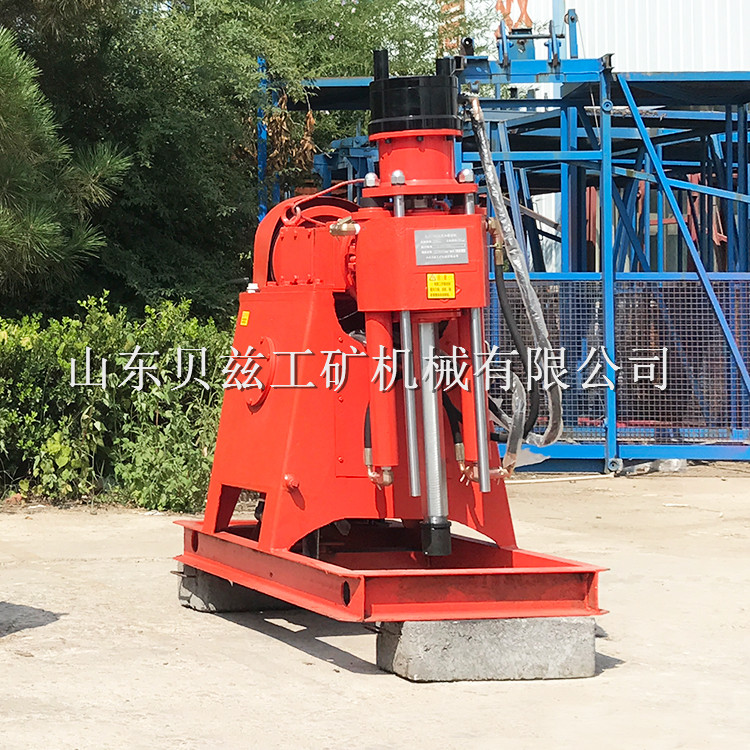

一、ZLJ注漿鉆機簡介：
采用機械傳動，配有液壓卡盤及液壓給進油缸，結構簡單，體積小，重量輕，操作方便，性能可靠。主要用于礦井內部各種角度巖心提取、取水、探煤、抽放瓦斯、防塵注水及其他用途的鉆孔。亦可用于地面地質勘探、樓房地基加固及其他用途的鉆孔。
二、ZLJ注漿鉆機參數：
|
型號（不帶絞車款） |
350 |
400 |
650 |
700 |
1200 |
|
|
立軸額定輸出轉矩(N.m) |
|
350 |
400 |
650 |
700 |
1200 |
|
鉆桿 |
(mm) |
33.5/42 |
42 |
42/50 |
42/50 |
42/50 |
|
鉆孔直徑 |
開孔 |
89 |
108 |
108 |
108 |
108 |
|
終孔 |
50 |
76 |
76 |
76 |
76 |
|
|
鉆孔深度 |
（mm） |
150 |
200 |
200 |
250 |
250 |
|
立軸通徑 |
（mm） |
44 |
44 |
44 |
54 |
54 |
|
立軸轉速 |
(r/mim) |
120/214/375 |
115/205/360 |
115/205/360 |
115/205/360 |
115/205/360 |
|
立軸行程 |
(mm) |
400 |
||||
|
額定起拔力 |
（KN） |
12（7Mpa時） |
30（7Mpa時 |
30（7Mpa時 |
50（7Mpa時 |
50（7Mpa時 |
|
額定推動力 |
（KN） |
9（7Mpa時） |
20（7Mpa時 |
20（7Mpa時 |
30（7Mpa時 |
30（7Mpa時 |
|
鉆孔角度范圍 |
（°） |
360 |
||||
|
油泵型號 |
YBC |
12/125 |
12/125 |
16/160 |
16/160 |
16/160 |
|
油泵額定壓力 |
（Mpa） |
12.5 |
12.5 |
16 |
16 |
16 |
|
油泵額定流量 |
（L/min） |
12 |
12 |
165 |
16 |
16 |
|
電機 |
型號 |
YKB2-132S-4 |
YKB2-132M-4 |
YKB2-132SS-4 |
YKB2-160M-4 |
YKB2-160M-4 |
|
功率（KW） |
5.5 |
7.5 |
7.5 |
11 |
11 |
|
|
轉速（r/min） |
1400 |
1440 |
1460 |
1460 |
1460 |
|
|
額定電壓（V） |
380/660 |
|||||
|
額定電流（A） |
11.6/6.7 |
15.4/8.8 |
15.4/8.81 |
26.6/13.1 |
26.6/3.1 |
|
|
重量 |
（Kg） |
500 |
615 |
700 |
800 |
850 |
|
外形尺寸 |
(mm) |
1250*640*1265 |
1480*680*1290 |
|||
